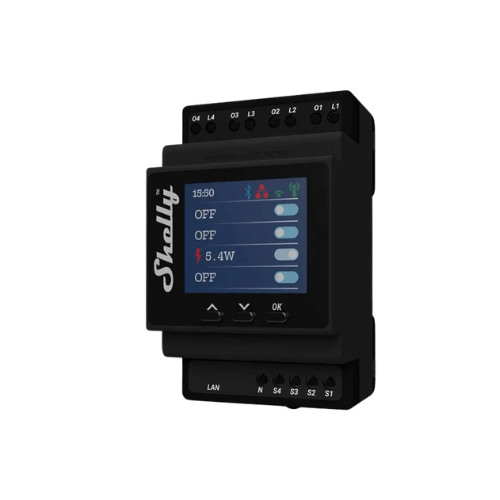

Shelly Pro 4PM

Shelly Pro 4PM est un module intelligent Wi-Fi et LAN montable sur rail DIN, avec 4 relais indépendants et mesure de consommation sur chaque canal. Il permet de piloter à distance des circuits électriques puissants et de suivre précisément leur consommation via application ou interface web.

Caractéristiques principales :

• Shelly Pro 4PM : relais DIN intelligent 4 canaux avec mesure d’énergie indépendante sur chaque sortie, contrôlable via Wi-Fi, LAN ou Bluetooth, idéal pour piloter jusqu’à 4 circuits électriques puissants avec automatisation avancée.

Fiche technique :

Shelly Pro 4PM

Détails physiques

  • Dimensions : 94 × 68 × 61 mm
  • Poids : environ 150 g
  • Boîtier : plastique jaune, montage sur rail DIN
  • Capacité des bornes à vis :
    • Couple max : 0,4 Nm
    • Section des conducteurs : 0,5–2,5 mm²
    • Longueur de dénudage : 6–7 mm

Conditions environnementales

  • Température de fonctionnement : de -20 °C à +40 °C
  • Humidité relative : 30 % à 70 %
  • Altitude maximale : 2000 m
  • Plastique classé V-0 (retardateur de flamme)

Alimentation et puissance

  • Tension d’alimentation : 110 – 240 V AC ±10 %, 50/60 Hz
  • Consommation propre : < 4 W
  • Protection externe recommandée : disjoncteur 16 A, type B ou C

Performances des sorties

  • Nombre de canaux : 4 relais indépendants
  • Tension max par canal : 240 V AC
  • Courant max par canal : 16 A
  • Puissance max totale : 40 A (tous canaux cumulés)
  • Type de relais : contacts secs (NO)
  • Durée de vie mécanique : > 100 000 cycles

Mesure et capteurs

  • Mesure de puissance active, tension, courant, énergie, facteur de puissance
  • Voltmètre : 110–240 V AC ±10 %
  • Ampèremètre : jusqu’à 16 A par canal
  • Précision des mesures : ±1 %
  • Capteur de température interne avec coupure automatique en cas de surchauffe

Connectivité

  • Wi-Fi : 802.11 b/g/n (2,4 GHz)
  • LAN : port Ethernet RJ45 10/100 Mbps
  • Bluetooth : version 4.2
  • Mode point d’accès et client Wi-Fi
  • Accès local sans cloud (interface web intégrée)
  • Aucune passerelle requise

Microcontrôleur

  • Processeur : ESP32-D0WDQ6
  • Mémoire flash : 8 MB
  • Architecture double cœur, 240 MHz

Fonctionnalités logicielles

  • Compatible avec scripting embarqué (mjS)
  • Support MQTT, HTTP, WebSocket, REST API
  • Jusqu’à 20 minuteries et webhooks personnalisés
  • Fonctions locales ou cloud (Shelly Cloud)
  • Automatisations, planifications horaires, scènes
  • Mise à jour OTA (Over-The-Air)
  • Sécurisation TLS intégrée pour les communications
  • Contrôle depuis application mobile Shelly ou interface locale

Sécurité et conformité

  • Protections : surtension, surchauffe, surcharge
  • Matériaux conformes aux normes électriques européennes
  • Certifications : CE, RoHS, conformité aux directives 2014/53/EU, 2014/35/EU, 2014/30/EU
  • Garantie fabricant : 5 ans

Contenu :

• 1 Module Shelly Pro 4PM
• 1 Guide d’installation rapide
• 1 Boîte d’emballage Shelly avec marquage officiel
