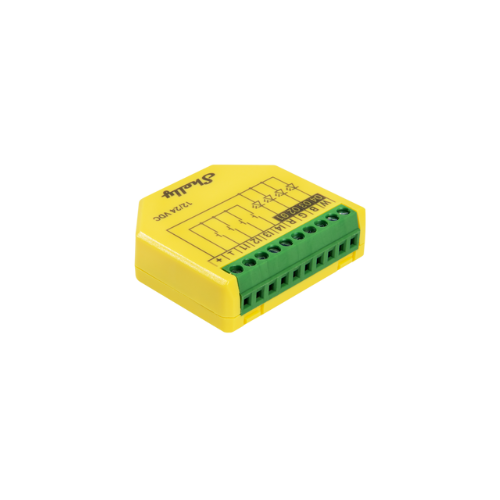

Shelly Plus RGBW PM

Contrôlez votre éclairage LED RGBW avec précision et intelligence grâce au Shelly Plus RGBW PM. Un module Wi-Fi compact, puissant, avec mesure de consommation intégrée, compatible avec vos assistants vocaux et plateformes domotiques.

Caractéristiques principales :

• Shelly Plus RGBW PM : contrôleur d’éclairage intelligent Wi-Fi avec 4 canaux indépendants, permettant de piloter des bandes LED monochromes (x4), RGB ou RGBW 12/24V, tout en mesurant la consommation énergétique en temps réel.

Fiche technique :

Shelly Plus RGBW PM

Détails physiques

  • Dimensions : 42 × 37 × 12 mm
  • Poids : environ 17 g
  • Boîtier : plastique noir, montage dans boîte d’encastrement
  • Capacité des bornes à vis :
    • Couple max : 0,2 Nm
    • Section des conducteurs : 0,2–1 mm²
    • Longueur de dénudage : 6 mm

Conditions environnementales

  • Température de fonctionnement : de -20 °C à +40 °C
  • Humidité relative : 30 % à 70 %
  • Altitude maximale : 2000 m
  • Plastique classé V-0 (retardateur de flamme)

Alimentation et puissance

  • Tension d’alimentation : 12 – 24 V DC
  • Consommation propre : inférieure à 1,2 W
  • Protection externe recommandée : disjoncteur 10 A, type B, capacité de coupure 6 kA

Performances des sorties

  • Tension maximale : 24 V DC
  • Courant maximal : 5 A par canal, 10 A au total
  • Fréquence PWM : environ 22 kHz
  • Types de LED supportées : bandes LED monochromes, RGB et RGBW
  • Profils d’utilisation : Lumières × 4 ou RGBW

Mesure et capteurs

  • Voltmètre : 12 – 24 V DC (précision ±10 %)
  • Ampèremètre : jusqu’à 5 A (précision ±10 %)
  • Mesures : tension, courant, puissance active, énergie (sans mémoire interne)
  • Capteur de température intégré

Connectivité

  • Wi-Fi : 802.11 b/g/n (2,4 GHz)
  • Puissance : < 20 dBm
  • Portée : jusqu’à 30 m en intérieur, 50 m en extérieur
  • Bluetooth : version 4.2
  • Puissance : < 4 dBm
  • Portée : environ 10 m en intérieur
  • Fonction passerelle BLE et répéteur Wi-Fi
  • Port Ethernet : non disponible

Microcontrôleur

  • Processeur : ESP‑Shelly C38F (ESP32 – 160 MHz)
  • Mémoire flash : 4 MB

Fonctionnalités logicielles

  • Compatible avec scripting embarqué (mjS)
  • Supporte MQTT, API REST, scénarios programmables
  • Jusqu’à 20 minuteries et webhooks avec 5 URL chacun
  • Fonctions locales ou via cloud
  • Mode nuit, création de scènes, planification horaire
  • Journal d’activité, stockage KVS, sécurisation des communications

Profils d’éclairage supportés

  • RGB
  • RGBW
  • Lumières × 4
  • Chaque canal peut être commandé individuellement selon le profil choisi

Sécurité et conformité

  • Protections : surtension, surchauffe, surcharge
  • Matériaux conformes aux normes électriques européennes
  • Certifications : CE, RoHS, directives 2014/53/EU, 2014/35/EU, 2014/30/EU
  • Garantie fabricant : 2 ans

Contenu :

• 1 Shelly Plus RGBW PM
• 1 × Guide d’installation rapide (en anglais)
• 1 × Autocollant d’identification Shelly
