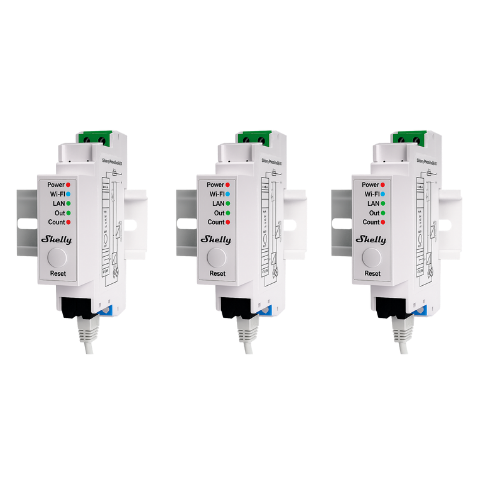

KIT Shelly Pro EM-50 X3

Le Shelly Pro EM-50 est conçu pour les installations professionnelles ou domestiques exigeantes qui nécessitent une surveillance fine de la consommation d’énergie. Il permet de mesurer en temps réel la tension, le courant, la puissance active et apparente sur deux circuits indépendants utilisant des transformateurs de courant (CT).

Caractéristique principale :

• Shelly Pro EM-50 : La caractéristique principale du Shelly Pro EM-50 est sa mesure double canal avec contrôle de contacteur, pour une gestion énergétique précise et versatile, avec stockage de données sur 60 jours, connectivité complète (LAN / Wi-Fi / Bluetooth), montage DIN.

Fiche technique :

Shelly Pro EM-50

Détails physiques

• Dimensions : 94 × 19 × 69 mm ± 0,5 mm

• Poids : environ 63 g ±1 g

• Montage : rail DIN

• Bornes à vis : couple max 0,4 N·m

• Section de conducteur : 0,5 à 2,5 mm²

• Dénudage : 6 à 7 mm

Environnement

• Température de fonctionnement : -20 °C à +40 °C

• Humidité relative : 30 % à 70 % RH

• Altitude maximale : 2000 m

Électrique / Alimentation

• Tension d’alimentation secteur : 100-260 V AC, 50/60 Hz

• Consommation : < 3 W

Sorties / capacité relais

• Relais à sec (dry-contact) intégré pour commande de contacteur : supporte jusqu’à max 240 V AC, 2 A

Capteurs / mesure énergétique

• Tension mesurée : RMS 100-260 V

• Courant mesuré via transformateurs : 0-50 A

• Précision : ±1 % (5-50 A), ±2 % (0-5 A) pour les mesures de courant

• Mesures disponibles : puissance active, puissance apparente, énergie active et apparente, facteur de puissance, mesures fondamentales / réactives

• Classe de précision : Classe B selon IEC 62053-21

Stockage & données

• Enregistrement local des données tous les 1 min pendant au moins 60 jours

• Export : CSV pour PQ, JSON via RPC

• Indication optique : LED pour état, consommation, relation réseau

Connectivité / radio

• Wi-Fi : 802.11 b/g/n (2,4 GHz), puissance RF < 20 dBm

• LAN : port RJ45

• Bluetooth : version 4.2

• Portée estimée : ~30 m intérieur / 50 m extérieur pour Wi-Fi, Bluetooth plus limité

• Protocole sécurisé : TLS, webhooks, MQTT, scripting embarqué

Microcontrôleur & mémoire

• CPU : ESP32-D0WDQ6

• Mémoire flash : 16 MB

Sécurité & conformité

• Protection contre la surchauffe

• IEC Classe B

• Résiste aux environnements domestiques / commerciaux légers

• Normes CE, RoHS

Contenu :

• 3 module Shelly Pro EM-50
• 6 transformateurs de courant (CT) 50 A
• 3 manuel / guide de démarrage rapide
• 3 notice de sécurité
