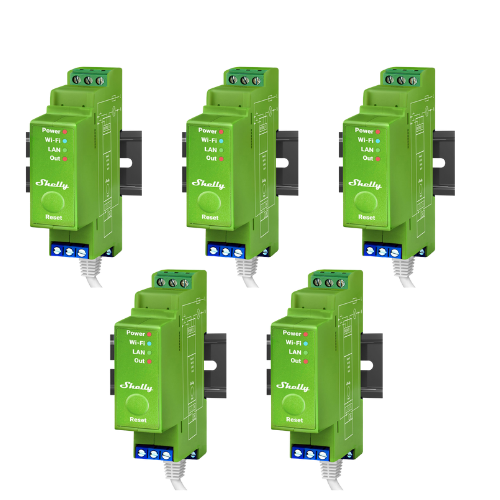

KIT Shelly Pro Dimmer 1PM X5

Le Shelly Pro Dimmer 1PM est conçu pour offrir un contrôle précis et avancé de l’éclairage dans les installations modernes. Monté sur rail DIN, il permet de faire varier la luminosité des lampes dimmables LED, halogènes ou transformateurs, tout en mesurant en temps réel la tension, le courant et la puissance consommée.

Caractéristique principale :

• Shelly Pro Dimmer 1PM : dimmer 1 canal DIN avec mesure de puissance jusqu’à 200 W, connectivité Wi-Fi / LAN / Bluetooth, entrées pour interrupteurs physiques, et fonctionnalités avancées de contrôle de luminosité, tout en assurant sécurité électrique et compatibilité domotique.

Fiche technique :

Shelly Pro Dimmer 1PM

Détails physiques

• Dimensions : 94 × 19 × 69 mm

• Poids : environ 75 g

• Montage : rail DIN

• Boîtier : plastique de couleur « lime »

• Bornes à vis : couple max. 0,4 Nm – section conducteur 0,5-2,5 mm² (connecteurs verts), 0,5-1,5 mm² (connecteurs bleus) – dénudage de 5-7 mm selon le connecteur

Environnement

• Température de fonctionnement : -20 °C à +40 °C

• Humidité relative : 30 % à 70 % RH

• Altitude max. : 2000 m

Électrique / Alimentation

• Alimentation : 110-240 V AC, 50/60 Hz

• Consommation propre : < 2 W

• Protection externe recommandée : disjoncteur 10 A type B ou C, coupure 6 kA, classe d’énergie limitante 3

Sortie / Puissance / charges supportées

• Type de variation : bord de traînée (trailing edge)

• Puissance maximale de sortie : 200 W

• Types de charges supportées : LED dimmables, halogènes, transformateurs résistifs, transfos ferromagnétiques, etc.

Mesures & capteurs internes

• Voltmètre AC : Oui

• Ampèremètre AC : Oui

• Mesure de puissance & énergie : Oui

• Capteur de température interne : Oui

Connectivité / Radio

• Wi-Fi : 802.11 b/g/n, bande 2,4 GHz, puissance RF < 20 dBm, portée ~30 m intérieur / ~50 m extérieur selon conditions

• Bluetooth : version 4.2, puissance RF < 4 dBm, portée ~10 m intérieur / ~30 m extérieur selon obstacles

• Port Ethernet RJ45 intégré (LAN)

Microcontrôleur & Mémoire

• CPU : ESP32-D0WDQ6

• Mémoire flash : 8 MB

Logiciels & Protocoles

• Planifications horaires : jusqu’à 20 horaires

• Webhooks : jusqu’à 20, avec 5 URL par hook

• Prise en charge de scripting local

• MQTT, intégration API REST / WebSocket

• Contrôles via interrupteurs physiques (entrées bouton/commutateur), réglage de niveau min/max, transition de luminosité

Garantie

• 5 ans fabricant (gamme Pro)

Contenu :

• 5 Shelly Pro Dimmer 1PM
• 5 Notice de sécurité
• 5 Guide de démarrage rapide
