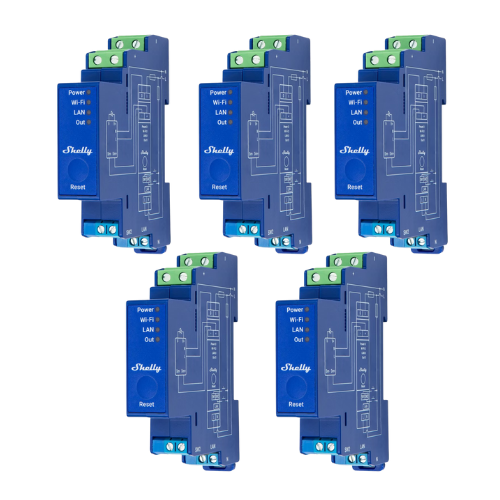

KIT Shelly Dimmer 0/1-10V PM Gen3 X5

Le Shelly Dimmer 0/1-10V PM Gen3 permet de piloter des drivers d’éclairage analogiques 0-10V ou 1-10V, tout en fournissant une mesure en temps réel de la puissance, du courant et de la tension. Il s’installe derrière les interrupteurs ou dans des boîtes murales, ne nécessitant pas de neutre. Il supporte des bornes à vis robustes, divers types de charges dimmables (LED, halogène, etc.), des planifications horaires, des webhooks, et des scénarios domotiques. Grâce à sa connectivité Wi-Fi 2,4 GHz et Bluetooth 4.2, il s’intègre dans des systèmes comme Home Assistant, assistants vocaux, MQTT, et applications mobiles. Ce module assure aussi une protection électrique (surcharge, surtension) pour une installation plus sûre.

Caractéristique principale :

• Shelly Dimmer 0/1-10V PM Gen3 : Le point fort du Shelly Dimmer 0/1-10V PM Gen3 est sa capacité à combiner variation analogique 0/1-10V + mesure de puissance, dans un format compact, avec contrôle Wi-Fi/Bluetooth, sans nécessiter de neutre.

Fiche technique :

Shelly Dimmer 0/1-10V PM Gen3

Détails physiques

• Dimensions : 38,5 × 43,5 × 17 mm

• Poids : 28,5 g

• Bornes à vis : couple max. 0,4 Nm ; section conducteur 0,2-2,5 mm² ; dénudage 5-6 mm

• Montage : derrière interrupteur ou dans boîte murale

Environnement

• Température de fonctionnement : -20 °C à +40 °C

• Humidité relative : 30 % à 70 % RH

• Altitude maximale : 2000 m

Électrique / Alimentation

• Alimentation : 110-240 V AC, 50/60 Hz

• Consommation propre : < 1,5 W

• Neutre requis : non (neutre not needed: “No”)

Sorties / Contrôle & Puissance

• Type de contrôle : courant source pour 0-10V / 1-10V

• Courant de contrôle max : 35 mA

• Tension de sortie max de commutation : 240 V AC

• Courant de sortie max : 13 A

Mesure / Capteurs internes

• Tension mesurée : 110-240 V AC (voltmètre)

• Courant mesuré : 50 mA - 16 A (ampèremètre)

• Mesure de puissance (active et apparente), énergie, facteur de puissance

• Capteur de température interne

Connectivité / Radio

• Wi-Fi : 802.11 b/g/n, RF band 2401-2495 MHz, puissance < 20 dBm, portée jusqu’à ~30 m intérieur / ~50 m extérieur (selon environnement)

• Bluetooth : version 4.2, puissance < 4 dBm, portée jusqu’à ~10 m intérieur / ~30 m extérieur

Microcontrôleur & mémoire

• Processeur : Shelly ESP32 C3

• Fréquence : 40 MHz

• Mémoire Flash : 8 MB

Logiciels & Protocoles

• Plannings horaires : 20

• Webhooks : 20 hooks × 5 URL chacun

• Support MQTT, REST API, interface web locale

• Scénarios conditionnels, application mobile correspondante

Sécurité & conformité

• Protection externe : disjoncteur 16 A, type B ou C, coupure 6 kA, classe énergétique limitante

• Normes électriques respectées

• Garantie fabricant

Contenu :

• 5 Module Shelly Dimmer 0/1-10V PM Gen3
• 5 Notice de sécurité
• 5 Guide de démarrage rapide
